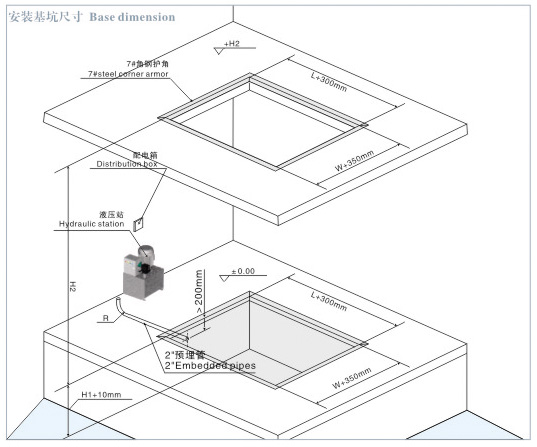

安装形式:可选配置:安装基坑尺寸:建筑要求:基坑设防水层,尺寸误差小于10mm,基础厚度大于200mm,建议采用C30混凝土。配电:根据升降台的电机功率配置相应的配电箱。升降台标准动力电源为三相四线制交流380V电源。预埋管:从液压站至基坑(可在基坑的任意方位进入)铺设—2"管,管路转角半径"R"大于400mm。液压站:液压站的安装位置由业主根据就近,方便操作的原则决定安装位置。本图片所示尺寸不代表适合所有客户,若安装空间受限,或其他特殊情况,可向工程师咨询。

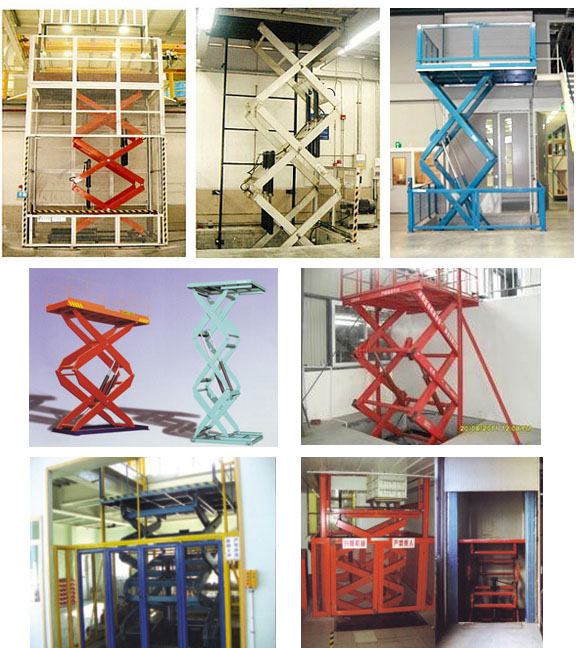

安装形式:固定式升降台适合在室内外各种环境条件下安装使用它可根据使用要求,安装在封闭的井道内或畅开的楼层间;安装在凹形基坑内或平实的地面上。
产品简介:固定式升降台是用于建筑物层高间运送货物的专用升降平台产品主要用各种工作层间货物上下运送;立体车库和地下车库层高间汽车举升等。产品液压系统设置防坠、超载安全保护装置,各楼层和升降台工作台面均可设置操作按钮,实现多点控制。产品结构坚固,承载量大,升降平稳,安装维护简单方便,是经济实用的低楼层间替代电梯的理想货物输送设备。根据升降台的安装环境使用要求,选择不同的可选配置,可取得更好的使用效果。
固定式升降台技术参数:
由于受建筑物或工作搁层的高度,所载物体的大小、重量及其它使用要求的影响,其型号有很多不确定因素。当列表所示型号不适合使用要
求时,可根据实际使用环境和操作要求,对升降台的升高、承载量、平台面积等进行组合,以便取得理想的使用效果。
形式TYPE | 型号 Model | 平台载荷Capacity(kg) | 最低高度Low heightHI(mm) | 升降行程Vertical travelH2(mm) | 最大高度Raised height H3(mm) | 平台尺寸Platform size L×Wmm | 上升时间 Elevating time(s) | 电机功率Lower rating (kw) | 整机重量Total weight (kg) |
双叉式BI-FORK | SJG2-3.8 | 2000 | 640 | 3800 | 4440 | 2800×2000 | 102 | 3 | 2500 |
SJG2-5 | 2000 | 700 | 5000 | 5700 | 4500×2000 | 62 | 5.5 | 4000 |
SJG2.5-4.4 | 2500 | 700 | 4400 | 5100 | 3200×2000 | 51 | 7.5 | 3400 |
SJG2.5-7.2 | 2500 | 830 | 7200 | 8030 | 5200×2500 | 95 | 7.5 | 8800 |
SJG4.5-3.5 | 4500 | 760 | 3500 | 4260 | 4000×2000 | 50 | 5.5 | 4500 |
SJG4.5-5.7 | 4500 | 1000 | 5700 | 6700 | 6000×2400 | 95 | 11 | 6880 |
SJG5-5.4 | 5000 | 830 | 5400 | 6230 | 5200×2500 | 95 | 7.5 | 8000 |
多叉式Multi-fork | SJG0.5-2.9 | 500 | 600 | 2900 | 3500 | 1500×1100 | 31 | 1.1 | 590 |
SJG0.5-4.1 | 500 | 7610 | 4100 | 4861 | 2000×1400 | 48 | 1.1 | 1100 |
SJG0.5-5 | 500 | 1000 | 5000 | 6000 | 2000×1500 | 49 | 1.5 | 1300 |
SJG0.5-7.5 | 500 | 1010 | 7500 | 8510 | 2400×1500 | 63 | 2.2 | 1630 |
SJG1-3.3 | 1000 | 840 | 3300 | 4140 | 1900×1500 | 30 | 3 | 1050 |
SJG--4.1 | 1000 | 913 | 4100 | 5013 | 2200×1000 | 39 | 3 | 1160 |
SJG5-5.5 | 1000 | 1010 | 5500 | 6510 | 2000×1600 | 67 | 2.2 | 1500 |
SJG1-8.9 | 1000 | 1435 | 8900 | 10335 | 2800×2000 | 90 | 5.5 | 3500 |
SJG1.5-4 | 1500 | 875 | 4000 | 4875 | 2100×1600 | 43 | 3 | 1730 |
SJG1.5-5.5 | 1500 | 1140 | 5500 | 6640 | 2100×1500 | 47 | 4 | 2000 |
SJG1.5-6.5 | 1500 | 1060 | 6500 | 7560 | 3300×2200 | 83 | 5.5 | 4000 |
SJG2-3.5 | 2000 | 722 | 3500 | 4222 | 2100×1500 | 48 | 5.5 | 2100 |
SJG2-4.8 | 2000 | 911 | 4800 | 5711 | 2750×1850 | 46 | 7.5 | 3100 |
SJG2-6 | 2000 | 1300 | 6000 | 7300 | 2400×1600 | 62 | 5.1 | 2900 |
SJG2-9 | 2000 | 1520 | 9000 | 10520 | 3000×1500 | 100 | 5.5 | 3500 |
SJG2.5-6 | 2500 | 1050 | 6000 | 7050 | 3200×2500 | 75 | 7.5 | 5370 |
SJG3-7.2 | 3000 | 1050 | 7200 | 8250 | 3400×1500 | 117 | 7.5 | 5500 |
